不銹鋼玻璃管液位計
- 品*：JKM/凱銘儀表
- 型號：JKM-UHG
- 測量范圍：0-1000mm
- 精度等級：1mm
- 公稱通徑：DN20 DN25
- 適用介質：水 油 醇 純凈液體
- 工作壓力：常壓
- 工作溫度：常溫
- 供電方式：24VDC
- 訂貨號：OGG293637LHA

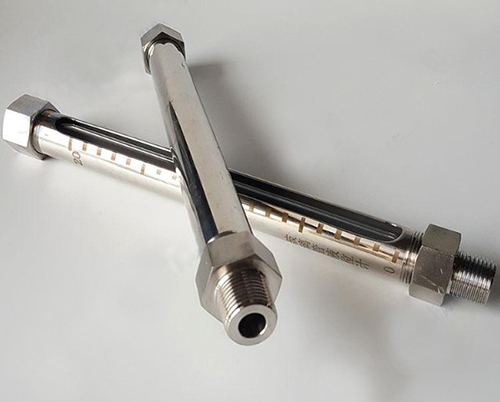

不銹鋼玻璃管液位計的產品概述
不銹鋼玻璃管液位計，是集玻璃管液位計和板式液位計以及鍋爐水位計多重優點于一身的新型的液位計。（克服了原玻璃管液位計怕碎、不堅固、不安全、不耐壓、顯示不清楚、使用溫度低的弱點）它在一定程度上能替代玻璃板液位計，比同樣特性的液位計價格低廉。
不銹鋼玻璃管液位計的參數
1.品名：不銹鋼玻璃管液位計
2.測量范圍（可視長度）： 100、150、200、250、300、350、400、450、500（MM）長度可定制
3.被測介質工作壓力： 0.6MPa
4.被測介質工作溫度：-10℃～＋150℃
5.接口螺紋：G3/8、G1/2、G3/4、M10、M16、M20*1.5（其它規格可訂做）
6.連接方式：外螺紋、內螺紋、焊接
7.主體材質：不銹鋼304、316
8.玻璃材質：普通玻璃管、有機管、石英管、不銹鋼直通式外螺紋玻璃管液位計
9.直觀式儀表
10.結構簡單，維修方便
11.集UG、UB和UGS（UNS）多重優點，價格低廉

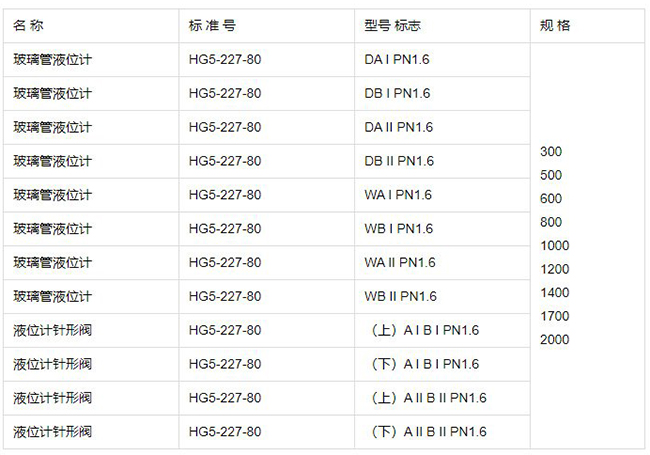

不銹鋼玻璃管液位計規格型號
1、法蘭的公稱直徑DN20
2、法蘭型式：A型-平面法蘭HG5012-58，B型-凸面法蘭院HG5012-58
3、結構形式：“標準型”D-與“保溫型”W
4、材料分類：Ⅰ（類材料）-碳鋼，Ⅱ（類材料）耐酸不銹鋼
不銹鋼玻璃管液位計結構和原理
儀表在上下閥上都裝法蘭連接，使保持法蘭表面光潔，通過法蘭與容器連接構成連通器，透過玻璃板或玻璃管，可直接讀得容器內液位的高度。
在上下閥內都裝有鋼球，當玻璃板或玻璃管因意外事故破壞時，鋼球在容器壓力作用下，阻塞通道，這樣容器便自動密封，可防止密封內的液體繼續外流。
在儀表的閥端裝有阻塞螺釘，可供取樣用，或在檢修時放出儀表中剩余液體使用。

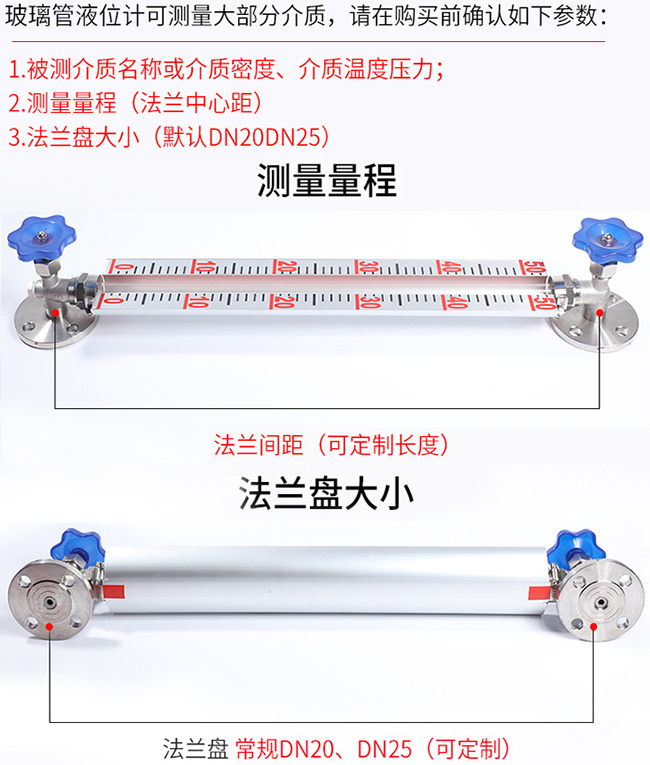

不銹鋼玻璃管液位計購買須知
不銹鋼玻璃管液位計使用須知
為保證自密封作用，容器內介質壓力應大于0.2MPA。在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。
|
